當前位置：首頁>產品目錄>蛇形彈簧聯軸器>JS蛇形彈簧聯軸器

JS蛇形彈簧聯軸器

滄州海鵬JS蛇形彈簧聯軸器加工憑借優異的產品性能，得到廣泛應用。JS100蛇形彈簧聯軸器是該系列產品熱賣款產品之一，傳動效率高，運行可靠。

產地：河北省>泊頭市

供應商：滄州市海鵬機械制造有限公司

手機：13832739356

JS蛇形彈簧聯軸器詳細介紹

JS蛇形彈簧聯軸器是海鵬廠家主打的蛇形簧聯軸器的一種，它是一種結構高新的金屬彈性聯軸器，靠蛇形彈簧片來傳遞扭矩。其減振性好，使用壽命長，載荷變動量大，起動安全;傳動效率高，運行可靠;噪聲低，潤滑好;結構簡單，裝拆方便，允許有較大的安裝偏差。蛇形彈簧聯軸器雖具有如此多的特點和優點，但許多兄弟單位卻將之改為彈性柱銷聯軸器。作為蛇簧聯軸器的使用單位，我公司并未去效仿，而是精心使用，收到了良好的效果。2臺3D—T34/13.5型高壓銅洗泵從1997年投用以來一直平穩運行。

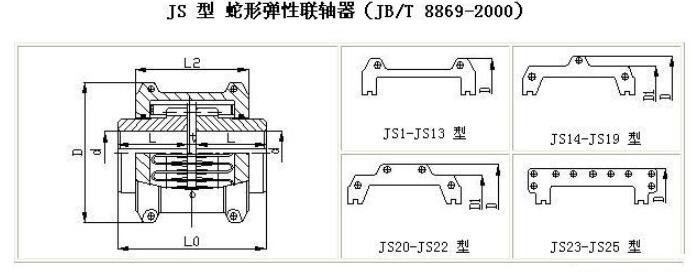

【JS蛇形彈簧聯軸器型號結構圖】

JS蛇形彈簧聯軸器傳動特性與優點如下：

1、減振性好，使用壽命長
聯軸器以蛇形彈簧片軸向嵌入兩半36%以上。梯形截面的蛇形彈簧片采用質優彈簧鋼，經嚴格的熱處理，并特殊加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器(如彈性套柱銷聯軸器，尼龍棒銷聯軸器)大為增長。
2、承受變動載荷范圍大，起動安全
兩個半聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近?；善c齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量。傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時，于_程度上有保護配套機件的安全性。
3、傳動效率高，運行可靠
聯軸器的傳動效率，經測定達99.47%，其短時_載能力為額定扭矩的兩倍，運行安全可靠。
4、噪聲低，潤滑好
鋁合金罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使?jié)櫥己?，而且使簧片嚙合時的噪聲被黃油阻尼吸收而消除。
5、結構簡單，裝拆方便
整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。
6、允許有較大的安裝偏差
由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作。

標記示例1：JS105聯軸器

主動端：Y型軸孔、A型鍵槽、d1=48mm、L=62mm
從動端：Z型軸孔、C型鍵槽、d2=40mm、L=62mm
標記為：JS105聯軸器YA48/ZC40
因其主、從動端配合長度符合表1中L的規定數值，故在標記選擇聯軸器時標記可省略。
標記示例2：JS107聯軸器
主動端：Y型軸孔、A型鍵槽、d1=70mm、L=142mm
從動端：Z型軸孔、C型鍵槽、d2=60mm、L=142mm

標記為：JS107聯軸器YA70X142/YA60X142

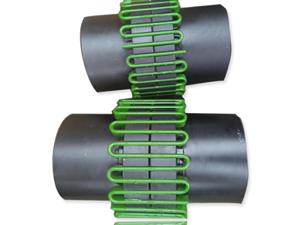

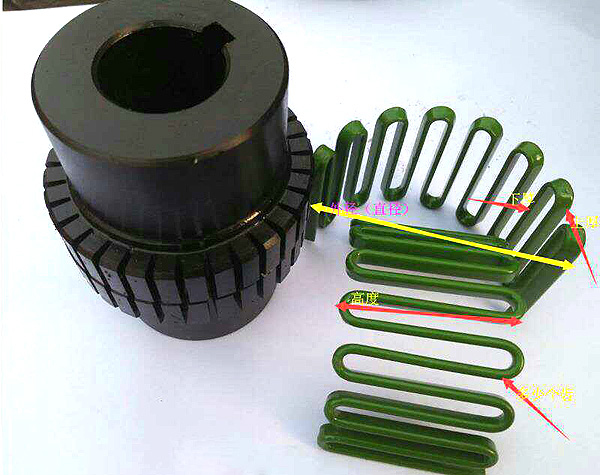

【JS蛇形彈簧聯軸器及配件展示】

JS蛇形彈簧聯軸器參數規格：

型號	公稱轉矩Tn KN.m	許用轉速 r/min	軸孔直徑 d	軸孔長度 L	總長度 L0	L2	D	D1	間隙 t	重量 kg	潤滑油 kg	許用位移量
型號	公稱轉矩Tn KN.m	許用轉速 r/min	軸孔直徑 d	軸孔長度 L	總長度 L0	L2	D	D1	間隙 t	重量 kg	潤滑油 kg	徑向y	軸向x	角向a
JS1	0.045	4500	18-22	47	97	66	95	-	3	1.91	0.027	0.15	±0.3	0.076
JS2	0.14	4500	22-35	47	97	68	105	-	3	2.59	0.041	0.15	±0.3	0.076
JS3	0.224	4500	25-42	50	103	70	115	-	3	3.36	0.054	0.15	±0.3	0.076
JS4	0.4	4500	32-60	60	123	80	130	-	3	5.45	0.068	0.20	±0.3	0.10
JS5	0.63	4350	40-56	63	129	92	150	-	3	7.26	0.086	0.20	±0.3	0.127
JS6	0.90	4125	48-65	76	155	95	160	-	3	10.4	0.113	0.20	±0.3	0.127
JS7	1.80	3600	55-80	89	181	116	190	-	3	17.7	0.172	0.20	±0.3	0.15
JS8	3.15	3600	65-95	98	199	122	210	-	3	25.4	0.254	0.20	±0.3	0.18
JS9	5.6	2440	75-110	120	245	155	250	-	5	42.2	0.426	0.25	±0.5	0.20
JS10	8.0	2250	85-120	127	259	162	270	-	5	54.5	0.508	0.25	±0.5	0.23
JS11	12.5	2025	90-140	149	304	192	310	-	6	81.3	0.735	0.28	±0.6	0.25
JS12	18	1800	110-170	162	330	195	346	-	6	121	0.908	0.28	±0.6	0.30
JS13	25	1650	120-200	184	374	201	384	-	6	178	1.135	0.28	±0.6	0.33
JS14	35.5	1500	140-200	183	372	271	450	391	6	234	1.952	0.30	±0.6	0.40
JS15	50	1350	160-240	198	402	279	500	431	6	317	2.815	0.30	±0.6	0.45
JS16	63	1225	180-280	216	438	304	566	487	6	448	3.496	0.30	±0.6	0.5
JS17	90	1100	200-300	239	484	322	630	555	6	620	3.76	0.38	±0.6	0.56
JS18	125	1050	240-320	260	526	356	675	608	6	776	4.4	0.38	±0.6	0.6
JS19	160	900	280-360	280	566	355	756	660	6	1058	5.63	0.38	±1.3	0.68
JS20	224	820	300-380	305	623	432	845	751	13	1426	10.5	0.46	±1.3	0.74
JS21	315	730	320-420	325	663	490	920	822	13	1787	16.1	0.46	±1.3	0.8
JS22	400	680	340-450	345	703	546	1000	905	13	2269	24.1	0.48	±1.3	0.89
JS23	500	630	360-480	368	749	648	1087	-	13	2951	33.8	0.48	±1.3	0.96
JS24	630	580	400-460	401	815	698	1180	-	13	3836	50.2	0.5	±1.3	1.07
JS25	800	540	420-500	432	877	762	1260	-	13	4686	67.2	0.5	±1.3	1.77
