當前位置：首頁>產品目錄>凸緣聯軸器>YLD型凸緣聯軸器

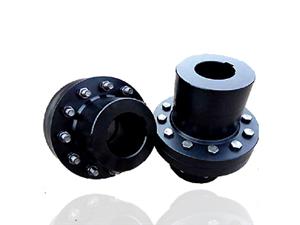

YLD型凸緣聯軸器

YLD型凸緣聯軸器是按照_GB/T 5843-86執行標準生產制造，YLD剛性凸緣聯軸器型號_，可以根據客戶實際需求，現場服務。

產地：河北省>泊頭市

供應商：滄州市海鵬機械制造有限公司

手機：13832739356

YLD型凸緣聯軸器詳細介紹

YLD型凸緣聯軸器和其他凸緣聯軸器制工藝，工作原理都一樣，性能特點也同樣是

結構簡單，制造方便，成本較低，工作可靠，裝拆、維護均較簡便，傳遞轉矩較大，能_兩軸具有較高的對中精度，一般常用于載荷平穩，高速或傳動精度要求較高的軸系傳動。

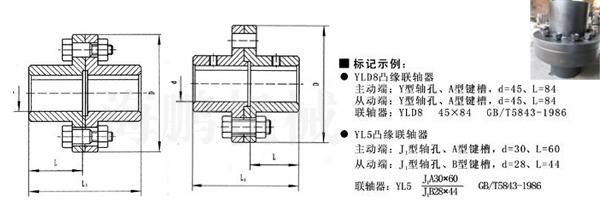

【YLD型凸緣聯軸器結構和說明】

【YLD剛性凸緣聯軸器特點】：
1.剛性聯軸器重量輕，慣性低而且靈敏度_高，并且在實際應用中，剛性聯軸器維護簡單，能抗油_。
2.在高速的環境下，它能夠補償由于高速運轉而產生的相對位移。
3.相對位移能被成功的控制，其在伺服系統中也能發揮很_的性能。
4.凸緣聯軸器無彈性元件，不具備減振和緩沖功能，一般只適宜用于載荷平穩并無沖擊振動的工況條件。

YL、YLD型凸緣聯軸器基本參數和主要尺寸（GB/T3843-86）/mm

型號	公稱轉矩T_n /N·m	許用轉速		軸孔直徑d(H7)		軸孔長度L		D	螺栓		L₀		質量 m/kg	轉動慣量I /kg·m²
		/r·min^-1							數量 n	直徑 M
		鐵	鋼	鐵	鋼	Y型	J、J₁型				Y型	J、J₁型
YL1 YLD1	10	8100	13000	10、11	10、11	25	22	71	3 （3）	M6	54	48	0.94	0.0018
				12、14	12、14	32	27				68	58
				16、18、19	16、18、19	42	30				88	64
				20	20、22	52	38				108	80
YL2 YLD2	16	7200	12000	12、14	12、14	32	27	80	4 （4）	M6	68	58	1.50	0.0035
				16、18、19	16、18、19	42	30				88	64
				20	20、22	52	38				108	80
YL3 YLD3	25	6400	10000	14	14	32	27	90	3 （3）	M8	68	58	1.99	0.0069
				16、18、19	16、18、19	42	30				88	64
				20、22	20、22、24	52	38				108	80
				—	25	62	44				128	92
YL4 YLD4	40	5700	9500	18、19	18、19	42	2.47	100	3 （3）	M8	88	64	2.47	0.0093
				20、22、24	20、22、24	52	38				108	80
				25	25、28	62	44				128	92
YL5 YLD5	63	5500	9000	22、24	22、24	52	38	105	4 （4）	M8	108	80	3.19	0.013
				25、28	25、28	62	44				128	92
				30	30、32	82	60				168	124
YL6 YLD6	100	5200	8000	24	24	52	38	110	4 （4）	M8	108	80	3.99	0.017
				25、28	25、28	62	44				128	92
				30、32	30、32、35	82	60				168	124
YL7 YLD7	160	4800	7600	28	28	62	44	120	4 （3）	M10	128	92	5.66	0.029
				30、32、35、 38	30、32、35、 38	82	60				168	124
				—	40	112	82				228	172
YL8 YLD8	250	4300	7000	32、35、38	32、35、38	82	60	130	4 （3）	M10	169	125	7.29	0.043
				40、42	40、42、45	112	84				229	173
YL9 YLD9	400	4100	6800	38	38	82	60	140	6 （3）	M10	169	125	9.53	0.064
				40、42、45、 48	40、42、45、 48	112	84				229	173
YL10 YLD10	630	3600	6000	45、48、50、 55	45、48、50、 55			160	6 （4）	M12			12.45	0.112
				—	60	142	107				289	219
YL11 YLD11	1000	3200	5300	50、55、56	50、55、56	112	84	180	8 （4）	M12	229	173	17.97	0.205
				60、63、65	60、63、65、 70	142	107				289	219
YL12 YLD12	1600	2900	4700	60、63、65、 70、71、75	60、63、65、 70、71、75			200	12 （6）	M12			30.62	0.443
				—	80	172	132				349	269	29.52	0.463
YL13 YLD13	2500	2600	4300	70、71、75	70、71、75	142	107	220	8 （6）	M16	289	219	35.58	0.646
				80、85	80、85						349	269
YL14 YLD14	4000	2300	4800	80、85、90、 95	80、85、90、 95	172	132	250	12 （8）	M16	350	270	57.13	1.353
				100	100、110	212	167				430	340
YL15 YLD15	6300	2000	3400	—	90、95	172	132	290	12 （6）	M20	350	270	89.59	2.845
				100、110、120	100、110、120、125	212	167				430	340
YL16 YLD16	10000	1800	3000	120、125	100、110、120、125			340	12 （6）	M24			119.57	5.271
				130	130、140	252	202				510	410
YL17 YLD17	14000	1600	2600	—	120、125	212	167	380	12 （6）	M24	430	340	171.71	9.139
				130、140、 150	130、140、150	252	202				510	410
				—	160	302	242				610	490
YL18 YLD18	20000	1400	2300	—	140、150	252	202	420	12 （6）	M30	510	410	263.83	17.883
				—	160、170、180	302	242				610	490

注：1.聯軸器質量和轉動慣量是按材料為鑄鐵，_小軸孔，_軸伸長度的近似計算值。

2.聯軸器許用轉速是接材料為鑄鐵，許用線速度為30m/s，鋼許用線速度為50m/s的近似計算值。

【海鵬機械廠家優勢】：

　我公司優勢：產品全、質量好、工期短、價格低。

海鵬機械在產品設計中全部采用SolidWorks、UG三維數字化設計，能夠快速完成各種聯軸器參數設計計算、三維建模、有限元素分析和二維工程制圖的制作等，大大提高了各種聯軸器設計科技水平，公司具有設計、生產、測繪各種聯軸器的豐富經驗。
